Aufbau einer RepeaterBox - Erfahrungsbericht mit Tipps usw.

hallo,

meine erste RepeaterBox ist nun aufgebaut.

[Blocked Image: http://www.dl8ma.de/__we_thumbs__/…pg?t=1460826741]

Ich werde den Zusammenbau und meine Erfahrungen damit auf meiner Webseite dokumentieren:

RepeaterBox für SvxLink auf Raspberry Pi [Baubeschreibung]

Damit will ich auch etwas an die Community zurückgeben und dem einen oder anderen Interessent Informationen zum Aufbau liefern.

73 de Jürgen DL8MA

Anschluss von Funkgeräten:

[Blocked Image: http://www.dl8ma.de/__we_thumbs__/1975_4_RepeaterBox_Anschluss_Breakout.jpg?t=1461321800]

Um verschiedene Funkgeräte zu Testzwecken anzuschliessen verwende ich einen Adapter bei dem alle 15 Anschlüsse auf Schraubklemmen herausgeführt sind

73 de Jürgen, DL8MA

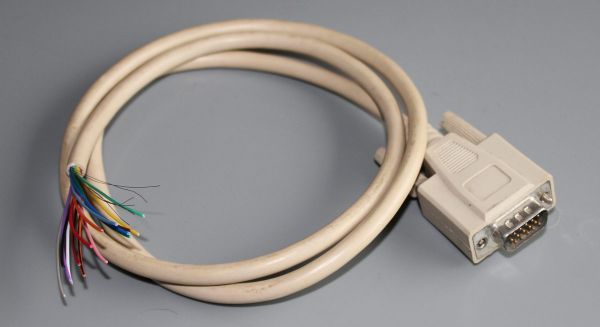

Für den "festen" Anschluss habe ich in meiner Bastelkiste ein altes VGA-Verlängerungskabel gefunden. Bei dem sind die 15 Pins des Sub-Steckers 1:1 durchverbunden. Aus diesem Kabel kann man ein schon "halb" fertiges Anschlusskabel für Funkgeräte gewinnen:

[Blocked Image: http://www.dl8ma.de/__we_thumbs__/…pg?t=1461418391]

Achtung: nicht jedes VGA-Kabel ist dafür geeignet. Ich habe tief in meiner Bastelkiste graben müssen bis ich ein passendes Kabel gefunden habe. Bei vielen VGA-Kabel sind nicht alle Pins angeschlossen bzw. einige Pins schon im Stecker gebrückt. Die sind für diesen Zweck nicht geeignet.

73 de Jürgen, DL8MA
