    Moin,

    ich kriege hier gerade so ein wenig eine Glaubenskriese. Ich habe mehrere GM1200, zum einen geflasht auf die 2100 Version zum anderen original, d.h als Bündelfunk im Konventionellen Modus und bekomme bei keinem ein vernünftiges Squelsh Out Signal. Laut dieser Geschichte

    http://svxlink.de/wp-content/upl…pter_gm1200.pdf

    soll das am PIN 8 liegen, da tut sich bei mir garnix. Datenkanal ist aktiviert aber da liegen so etwa 4,7 Volt konstant an und es tut sich nix wenn der Squelch aufgeht bei dem original GM1200

    Andere sprechen davon das am PIN 25 was auf low gehen soll, da tut sich bei dem original GM1200 auch nix, liegen ebenfalls konstant so etwa 4,7 Volt an.

    Bei den geflashten GM1200, sprich 2100 soll das auch am PIN 8 anliegen. Da geht auch was gegen Masse wenn der Squelsh öffnet, schließt dann aber wieder mit einer Verzögerung. Das Signal ist also für SVX Link nicht zu gebrauchen. Da hier ja einige die 1200 bzw. vielleicht auch die 2100 im Gebrauch haben, wäre ich für einen Tipp sehr dankbar. Ich will das ganze irgendwann mal mit einem Banana PI und der Platine vom Tino bzw. Adi betreiben (das leigt hier schon alles fertig zusammen gegrillt).

    Übrigens habe ich auch noch ein GM1200E hier rumliegen. Da hab ich garnix gefunden wegen Squelsh out. Wenn da jemand einen Tipp hat würde ich mich auch darüber freuen, das will ich zwar wahrscheinlich als Sender für mein neues DB0EIN nehmen aber wer weiß :-). BTW mit dem MC Micro das ich hier an meinem HamServerPI habe war das alles überhaupt kein Problem.

    73 de Peter, DG7AA aka PA7PF

    Moin moin,

    danke für Deine Antwort. Ich musste gestern leider festellen das ich zu blöd für komplexe Motorola Sachen bin :shock:. Liegt wohl daran das ich den ganzen Tag User mit den Geräten mit dem angefressenen Appel die unsere Produkte damit benutzen supporte :-). Ich habe zwar den den Datenkanal aktiviert bei dem original GM1200, jedoch unter den Kanälen nicht den mit dem aktiven Datenkanal ausgewählt. Nimmt man den geht Pin 8 gegen Masse bzw. auf Low. Alles wunderbar.

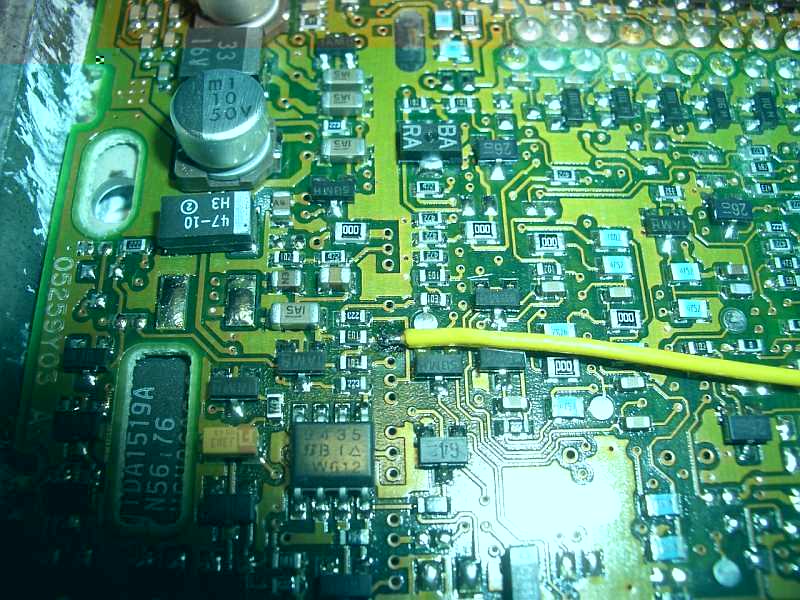

    Zum umgeflashten 2100 habe ich eine Anleitung gefunden bzw. die wurde mir von einem lieben Funkfreund zugeschickt. Auf der Unterseite der Platine gibt es an einem nicht bestückten IC einen Pin wo das gleiche Signal dauerhaft anliegt. Leider gibt es von den 1200ern wohl mehrere Platinen Versionen und das einzige Gerät von meinen was ich habe das diese Platine hat, habe ich beim Tausch des Bedienkopf geschlachtet (man sollte unbedingt auf die richtige Polung eines evtl. selbstgebauten Absetzkabel achten sonst gibt das Gerät statt Funkzeichen Rauchzeichen). Im Schlatplan habe ich einen Pin SQIN am IC 0201 gefunden, der liegt aber wohl irgendwo unter dem entsprechenden Bauteil und ziert sich arg von mir gefunden zu werden. Für mein Relais ist es jedoch egal ob ich ein 1200 oder 2100 nehme, einziges Manko: das Empfangsgerät wird dann nicht DB0EIN RX im Display stehen haben sondern einfach nur Kanal 01. Sieht dann nicht so schön aus, kann ich aber mit leben. Wenn zu dem 2100 noch einer eine Idee hat, wo auf der Platine der besagte Pin zu finden ist, würde ich mich freuen.

    73 de Peter, DG7AA aka PA7PF

    Hi alle,

    noch mal generell etwas zur Rauschsperre: Die meisten OM's bevorzugen ja einen hardwaremäßig herausgeführten Anschluß aus dem Gerät mit H/L-Pegel. Die SQL ist dann im Gerät auf einen Betrag X eingestellt. Das hat aber zur Folge, dass man den Pegel meist nicht von der Ferne einstellen kann sondern mit einem Laptop und CPS vor Ort sein muß. Gibt es dann Probleme auf Grund eines Störnebels oder schwachem Träger so setzt man sich jedes Mal ins Auto und muß hinfahren bzw. das Relais ganz abschalten.
    Schaut Euch mal den Sigleveldetector an. Die Kalibrierung ist natürlich etwas aufwändiger, dafür hat man bei genau solhen Problemen die Möglichkeit von der Ferne aus die Ein/Ausschaltschwelle einzustellen. Ich habe es bisher jedenfalls noch nicht bereut an dieser Stelle etwas mehr Zeit investiert zu haben.
    Als "Abfallprodukt" spart man noch einen Pin ein, möglicherweise einen MAX232 wenn es auf die RS232 geht.

    Viel Erfolg!

    vy 73s de Adi / DL1HRC

    Moin,

    das 2100 hat keinen "9k6" Aus- / Eingang mehr. Somit erhält man nur noch ein gefiltertes Audio.
    Damit ist das Empfangen und Senden eines CTCSS Tons nicht mehr möglich.
    CTCSS bietet im SVXLink tolle Möglichkeiten.
    Neben 1750Hz und DTMF * kann man unser Relais auch mit einem CTCSS öffnen. Und das nutzen hier viele!
    Sendeseitig wird der CTCSS nur bei menschlicher Sprache mitgesendet.
    Somit kann man das Relais auch im Hintergrund laufen lassen, wenn man mal seine Ruhe haben möchte.
    Da SVXLink ja sehr gesprächig ist, ist dies eine Möglichkeit auf der Nutzerseite wahlweise auch mal ruhe zu haben.
    GM2100 -> eBay und Sorgen los!

    Leider haben die Motorola Geräte einen CTCSS BUG.
    Ein eingehender CTCSS Ton führt im Motorola zur Erzeugung von Harmonischen die über das komplette NF Band zu hören/sehen sind.
    Dies hört sich als brummeln an.
    Ein fieser Effekt, den ich bei allen Motorola Geräten schon beobachten musste.
    Daher empfinde ich Motorola Geräte als Empfänger für ein Relais als denkbar ungeeignet!

    Ich nutze nun seit 8 Monaten einen RTL SDR (RTL2832U R820T2).
    Kann ich absolut nur empfehlen! Super Audio, klingt einfach vollständig!
    Dank Bandpass-Filter und Vorverstärker ist die Empfangsleistung völlig identisch mit dem GM1200.
    Das GM1200 kommt als TX zum Einsatz.

    Zum GM1200E kann ich dir noch Unterlagen heraussuchen.

    73 Mathias
    DL9BQ
